Görüntüleme: 0 Yazar: Site Editörü Yayınlanma Zamanı: 2026-03-23 Kaynak: Alan
Sağlam mekanik aksamların tasarlanması aşırı hassasiyet gerektirir. Mekansal açıklıkları hesaplarken tahmin yürütmeyi göze alamazsınız. Mühendisler ve satın alma ekipleri M8 yaylı rondelalar için tam fiziksel boyutlara ihtiyaç duyuyor. Bu kesin ölçümler, karmaşık mekanik aksamlarda uygun açıklık ve gerilimi sağlar.
M8 yaylı rondela için tek bir 'standart' kalınlık yoktur. Bunun yerine kalınlık, yük kapasitesini belirler. Kesinlikle seçtiğiniz belirli DIN veya ISO standardına göre değişir. Örneğin, DIN 127B bileşenleri DIN 137 dalga konfigürasyonlarından büyük ölçüde farklıdır.
Bu kılavuz hassas boyut toleranslarını, malzeme değişimlerini ve kritik değerlendirme kriterlerini kapsar. Doğru olanı seçmenize yardımcı olmak için bu faktörleri araştırıyoruz Makineler için M8 Yaylı Rondela . Doğru profili seçmek dinamik yük arızalarını önler. Montaj açıklıklarına hakim olmak ve uzun vadeli bağlantı stabilitesini optimize etmek için okumaya devam edin.
Bir M8 yaylı rondelanın kalınlığı, büyük ölçüde yapısal profiline bağlı olarak tipik olarak 0,5 mm ila 2,0 mm arasında değişir.
DIN 127B (Dikdörtgen Profil) M8 rondelalar genellikle 2,0 mm kalınlığındadır ve hafif titreşim önleme özelliklerine sahip sünek aralık elemanları olarak görev yapar.
DIN 137 (Dalga/Dışbükey) M8 pullar önemli ölçüde daha incedir (0,5 mm–0,8 mm) ve dar toleranslar için yastıklama cihazları görevi görür.
Doğru pulun seçilmesi, başlangıçtaki ön yük kaybını önler, eksenel son boşluğu telafi eder ve uzun vadeli bakım maliyetlerini (TCO) azaltır.
Mekanik bağlantıların tasarlanması, tam Z ekseni açıklık verilerini gerektirir. Tüm M8 pullarının aynı kalınlığı paylaştığını varsaymak ciddi montaj sorunlarına yol açar. Ortak bağlanma yaşayabilirsiniz. Alternatif olarak yetersiz gerginlik yaratabilirsiniz. Her iki sonuç da yapısal bütünlüğü tehlikeye atıyor.
Temel açıklıkları belirlemek için kalınlığı endüstriyel standartlara göre sınıflandırmamız gerekir. Aşağıda standart M8 profilleri için hızlı bir boyutsal özet tablosu bulunmaktadır.
DIN Standardı |
Profil Türü |
Tipik Kalınlık (S) |
Dış Çap (OD) |
İç Çap (ID) |
|---|---|---|---|---|
DIN 127B |
Dikdörtgen / Ayrık Yüzük |
2,0 mm |
14,8 mm |
8,1 mm |
DIN 137 (Tip A) |
Dışbükey Yıkayıcı |
0,5 mm |
15,0 mm |
8,4 mm |
DIN 137 (Tip B) |
Dalga Yıkayıcı |
0,8 mm |
15,0 mm |
8,4 mm |
DIN 6796 |
Konik Disk / Belleville |
2,0 mm |
18,0 mm |
8,4 mm |

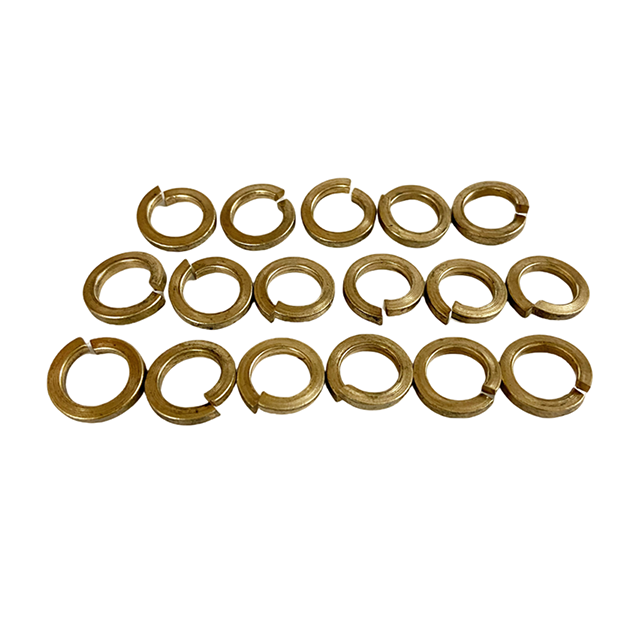

DIN 127B profili geleneksel ayrık halka tasarımını temsil eder. Mühendisler bunu genellikle genel üretimde kullanırlar. M8 spesifikasyonu için malzeme kalınlığı (S) tam olarak 2,0 mm'dir. Dış çap (OD) 14,8 mm'dir. İç çap (ID) tam olarak 8,1 mm olarak kalır.
Burada benzersiz bir mekanik hareket görüyoruz. Bölünmüş tasarımda dikdörtgen bir kesit kullanılır. Genişlik (b) kabaca 3 mm'dir. Bu geometri, sıkıştırma altında daha fazla esneklik sağlar. Sünek bir aralık elemanı görevi görür. Sonuçta standart cıvatalı bağlantılar için hafif titreşim direnci sağlar.
Yaygın Hata: Yüksek derecede sertleştirilmiş temas yüzeylerinde DIN 127B pulları kullanmaktan kaçının. Bölünmüş uçlar metali oyuklaştırabilir. Bu eylem zamanla stresin artmasına neden olur.
Dalgalı yıkayıcılar tamamen farklı bir mekanik amaca hizmet eder. Çok daha incedirler. A Tipi (dışbükey) pullar yalnızca 0,5 mm kalınlığındadır. Tip B (dalga) çeşitleri hafifçe 0,8 mm'ye çıkar. Her ikisi de 15 mm dış çapa ve 8,4 mm iç çapa sahiptir.
Mekanizma kavisli bir fiziksel şekle dayanır. Bu eğrilik sürekli bir yay benzeri hareket sağlar. Biz buna tolerans telafisi diyoruz. Derin dikey boşluk gerektirmeden düzeneklerin güvenli bir şekilde esnemesine olanak tanır. Standart üretim sertliği genellikle HRC 45-50'dir. Bu sertlik derecesi, rondelanın hafif yükler altında kalıcı olarak düzleşmemesini sağlar.
Ağır endüstriyel ortamlar DIN 6796 standardını gerektirir. Bu konik disk, 2,0 mm'lik sağlam bir kalınlığa sahiptir. Dış çap 18 mm'ye kadar genişler. İç çap 8,4 mm'de kalır.
Fiziksel mekanizması son derece iyi tasarlanmış. Koni şekli, uygulanan basınç altında belirli bir oranda düzleşir. Üreticiler bunları son derece yüksek yükler üretecek şekilde tasarlıyor. Oldukça kısıtlı mekansal ayak izleri içinde olağanüstü iyi performans gösterirler. Değerli Z ekseni alanından ödün vermeden muazzam bir gerilim tutma elde edersiniz.
Bir kişinin fiziksel profiline uygun Makinelere yönelik M8 Yaylı Rondela, çalışma ömrünü doğrudan etkiler. Yıkayıcı tipini ortamınızın spesifik dinamik stresine göre ayarlamanız gerekir.
Ağır makineler sürekli olarak yüksek frekanslı titreşimlerle mücadele eder. Bu kuvvetler dişli bağlantı elemanlarını çözmeye çalışır. Sürekli dinamik yüklere karşı başlangıç ön yükünü korumak için bir çözüme ihtiyacınız var.
Bu senaryo, DIN 127B parçalı pullar için mükemmel kullanım senaryosunu yaratır. Motor takozlarını veya endüstriyel damgalama preslerini düşünün. 2,0 mm'lik dikdörtgen profil ilk şok dalgalarını emer. Cıvata başının sürekli gerilim altında kalmasını sağlar. Bu sürekli yukarı doğru basınç, ağır çalışma sırasında dişlerin geri çekilmesini önler.
Hassas ekipmanlar tamamen farklı zorluklarla karşı karşıyadır. Sık sık birikmiş tolerans değişimleriyle karşılaşırsınız. Bunu elektrik motoru aksamlarında sıklıkla görüyoruz.
DIN 137 dalgalı yıkayıcı bu sorunu mükemmel bir şekilde çözmektedir. Dalga pulları hafif yüklü uygulamalarda yastıklama cihazı görevi görür. Hızlı dönen rotorlar ve dış yataklar arasındaki eksenel uç boşluğunu etkili bir şekilde azaltırlar. Bu boşluğu doldurarak can sıkıcı tıkırtıları ortadan kaldırırlar. Ayrıca yumuşak ve tutarlı hizalamayı koruyarak rulman ömrünü uzatırlar.
En İyi Uygulama: Sac metal muhafazaları monte ederken daima dalgalı pullar kullanın. Rahat, çıngıraksız bir uyum sağlarken yüzey bozulmasını da önlerler.
Bazı mühendislik tasarımları donanıma neredeyse hiç yer bırakmaz. Yalnızca birkaç milimetrelik dikey açıklığınız olabilir. Ancak eklem, büyük miktarda gerilimin korunmasını gerektirir.
DIN 6796 konik disk burada öne çıkıyor. Standart çoklu sarmal yaylar önemli miktarda alan gerektirir. Belleville yayları yok. Yalnızca 2,0 mm kalınlığında olup muazzam bir tutma kuvveti sağlarlar. Bunları genellikle ağır flanş bağlantılarında bulacaksınız. Ayrıca alanın mutlak bir ayrıcalık olduğu hidrolik silindir montajlarında da hakimdirler.
İlk bileşen fiyatlandırması genellikle satın alma ekiplerini yanıltır. Daha ucuz başlangıç birim maliyetleri genellikle daha yüksek montaj aksama süresine neden olur. Yıkama malzemesi çevresel stres altında bozulursa makinenizin tamamı arızalanır.
Malzeme sınıflarını Toplam Sahip Olma Maliyeti (TCO) merceğiyle analiz etmeliyiz. Malzeme seçimi bakım programlarını, değiştirme maliyetlerini ve güvenliği etkiler.
Standart endüstriyel uygulamalar büyük ölçüde çeliğe dayanır. Sınıf 8.8 yüksek gerilimli çelik mükemmel temel sertlik sağlar. Genel mekanik stresi zahmetsizce halleder.
Ancak çıplak çelik hızla paslanır. Şeffaf veya mekanik çinko kaplamalar bu korozyon oranlarını önemli ölçüde yavaşlatır. Çinko, normal atmosferik koşullarda fedakar bir bariyer görevi görür. Bu kombinasyonun kuru endüstriyel kurulumlar için ideal olduğu kanıtlanmıştır. Maliyet verimliliğini kabul edilebilir uzun ömürle dengeler.
Aşındırıcı ortamlar standart çinko kaplı çeliği tahrip eder. Bu uygulamalar için üstün metalurjiye ihtiyacınız var. Paslanmaz çelik kalitelerine yöneliyoruz.
A2 paslanmaz standart dış mekan maruziyetini kapsar. A4 paslanmaz, 316 kalite çeliğe eşdeğerdir. Endüstri A4'ü denizcilik sınıfı olarak adlandırır. ROI mantığı burada basittir. A4, kararmaya karşı önemli ölçüde daha yüksek direnç sağlar. Agresif kimyasal korozyona karşı savaşır. A4'ün belirtilmesi denizcilik uygulamalarında bakım aralıklarını azaltır. Aynı zamanda kimyasal işleme tesislerinde ve hijyenik yıkama ortamlarında da hakimdir.
Bazı makineler basit gerilim ve korozyon direncinin ötesinde özellikler gerektirir. Benzersiz elektriksel veya manyetik kısıtlamalarla karşılaşabilirsiniz.
Üreticiler bu nadir durumlarda Fosfor Bronz gibi özel alaşımlar kullanıyor. Bu malzeme belirgin avantajlar sağlar. Topraklama uygulamaları için mükemmel elektrik iletkenliği sunar. Doğal safra önleyici özelliklere sahiptir. Ayrıca, belirli manyetik olmayan özellikleri de korur. Hassas havacılık aletlerinde veya MRI makine düzeneklerinde sıklıkla Fosfor Bronz pulları görürsünüz.
Standart donanım tedariki gizli riskler taşır. Tutarsız parti toleransları montaj hattında büyük sıkıntılar yaratır. Yanlış ısıl işlem ciddi arızalara neden olur. Bir partinin standart HRC 45-50 sertlik derecesini karşılayamaması durumunda pullar basınç altında kırılır. Bu, tüm üretim süreci boyunca ortak bütünlüğü bozar.
Tedarikçileri titizlikle değerlendirmelisiniz. Basit fiyatlandırma tablolarına bakın. Kalite güvence altyapısına odaklanın.
Standardizasyon ve Sertifikasyon: DIN ve ISO spesifikasyonlarına sıkı sıkıya bağlı kalmayı talep edin. Güvenilir bir üretici, modern kalite yönetim sistemlerini sürdürür. ISO 9001 sertifikasına sahip olduklarından emin olun. Ayrıca uluslararası nakliye için tam RoHS ve REACH uyumluluğunu da doğrulamanız gerekir.
Malzeme Matrisi Kullanılabilirliği: Endüstriyel tasarımlar hızla gelişiyor. İhtiyaçlarınızla birlikte büyüyebilecek bir ortağa ihtiyacınız var. Tüm malzeme yelpazesinde kaynak sağlama yeteneklerini değerlendirin. Standart çelik, denizcilik sınıfı paslanmaz ve özel alaşımlar tedarik etmelidirler. Bu, parçalanmış tedarik zincirlerini önler.
Test ve İzlenebilirlik: Doğrulanmamış donanımı asla kabul etmeyin. Üst düzey satıcılar kapsamlı veriler sağlar. Doğrulanabilir yük-sapma eğrileri isteyin. Partiye özel sertlik testi sonuçlarını isteyin. Talep boyutlu tolerans kontrol grafikleri. İzlenebilirlik, saha arızaları meydana geldiğinde hesap verebilirliği sağlar.
En İyi Uygulama: Tam ölçekli üretim çalışmalarına izin vermeden önce numune partileri talep edin. Bu örnekleri kendi tork-gerginlik test protokolleriniz aracılığıyla çalıştırın. Bu fiziksel doğrulama, maliyetli geri çağırmaları önler.
Temel soru olan 'M8 yaylı rondela ne kadar kalındır?' her zaman doğrudan bir takiple yanıtlanmalıdır: 'Hangi standart altında?' Farklı profiller arasında tekdüzelik varsaymak, mekanik arızayı garanti eder.
Karmaşık makineler için standart donanımın değerlendirilmesi, temel Z ekseni boyutlarının ötesine bakmayı içerir. Yay oranlarını, malzeme derecelerini ve fiziksel profilleri dikkatlice hizalamalısınız. Bu seçimler montajınızın uzun vadeli operasyonel ömrünü doğrudan etkiler. Bir dalga yıkayıcı, ağır hizmet tipi Belleville yayından çok farklı bir amaca hizmet eder.
Toplu tedariki başlatmadan önce mühendisler, montajlarının maksimum dinamik yükünü çapraz referansla belirtmelidir. Uzaysal açıklık sınırlarınızı dikkatlice gözden geçirin. Bu rakamları doğrudan satıcının sağladığı DIN spesifikasyon sayfalarıyla karşılaştırın. Bu hesaplanmış yaklaşımın benimsenmesi, ortak bütünlüğü güvence altına alır ve uzun vadeli bakım maliyetlerini azaltır.
C: Hayır. Dalgalı rondela, DIN 137 tarafından tanımlanan özel bir yaylı rondela türüdür. Tipik olarak çok daha incedir (0,5 mm - 0,8 mm) ve gerginlik sağlamak için kavisli bir şekle dayanır. Standart bir bölünmüş yaylı rondela (DIN 127B) daha kalındır (2,0 mm) ve titreşime direnmek için bölünmüş bir dikdörtgen profil kullanır.
C: Tork değerleri büyük ölçüde eşleşen cıvatanın derecesine (örneğin, Sınıf 8.8'e karşı 10.9) ve pulun özel DIN standardına bağlıdır. Aşırı torklama, dalga pullarını kalıcı olarak düzleştirir. Özel donanım kombinasyonunuzla eşleşen özel mühendislik tork çizelgelerine başvurmalısınız.
C: Kesinlikle önerilmez. Benzer olmayan metallerin karıştırılması, özellikle nemli ortamlarda galvanik korozyon riskini doğurur. Ayrıca ciddi iplik kopmalarına da neden olabilir. Mühendisler, mümkün olan her yerde yıkayıcı malzeme kalitesinin doğrudan bağlantı elemanı malzemesiyle eşleştirilmesini tavsiye ediyor.
