Projetar montagens mecânicas robustas requer extrema precisão. Você não pode se dar ao luxo de adivinhar ao calcular as folgas espaciais. Engenheiros e equipes de compras precisam de dimensões físicas exatas para arruelas de pressão M8. Essas medidas exatas garantem folga e tensão adequadas em montagens mecânicas complexas.
Não existe uma espessura “padrão” única para uma arruela de pressão M8. Em vez disso, a espessura determina a capacidade de carga. Varia estritamente de acordo com o padrão DIN ou ISO específico que você selecionar. Por exemplo, os componentes DIN 127B diferem drasticamente das configurações de onda DIN 137.
Este guia cobre tolerâncias dimensionais precisas, compensações de materiais e critérios de avaliação críticos. Exploramos esses fatores para ajudá-lo a selecionar o correto Arruela de pressão M8 para máquinas . A escolha do perfil correto evita falhas de carga dinâmica. Continue lendo para dominar as folgas de montagem e otimizar a estabilidade da junta a longo prazo.
A espessura de uma arruela de pressão M8 normalmente varia de 0,5 mm a 2,0 mm, dependendo muito de seu perfil estrutural.
As arruelas DIN 127B (perfil retangular) M8 têm geralmente 2,0 mm de espessura e servem como elementos de espaçamento dúcteis com leves propriedades antivibração.
As arruelas DIN 137 (Onduladas/Convexas) M8 são significativamente mais finas (0,5 mm–0,8 mm) e atuam como dispositivos de amortecimento para tolerâncias restritas.
A seleção da arruela correta evita a perda de pré-carga inicial, compensa a folga axial e reduz os custos de manutenção a longo prazo (TCO).
O projeto de juntas mecânicas requer dados exatos de folga do eixo Z. Presumir que todas as arruelas M8 compartilham a mesma espessura leva a graves problemas de montagem. Você pode experimentar ligação conjunta. Alternativamente, você pode gerar tensão insuficiente. Ambos os resultados comprometem a integridade estrutural.
Para estabelecer folgas de base, devemos categorizar a espessura de acordo com os padrões industriais. Abaixo está um gráfico de resumo dimensional rápido para perfis M8 padrão.
Padrão DIN |
Tipo de perfil |
Espessura Típica (S) |
Diâmetro Externo (DE) |
Diâmetro interno (ID) |
|---|---|---|---|---|
RUÍDO 127B |
Anel Retangular/Dividido |
2,0 mm |
14,8 mm |
8,1 mm |
DIN 137 (Tipo A) |
Arruela Convexa |
0,5 mm |
15,0 mm |
8,4 mm |
DIN 137 (Tipo B) |
Lavadora de ondas |
0,8 mm |
15,0 mm |
8,4 mm |
RUÍDO 6796 |
Disco Cônico / Belleville |
2,0 mm |
18,0 mm |
8,4 mm |

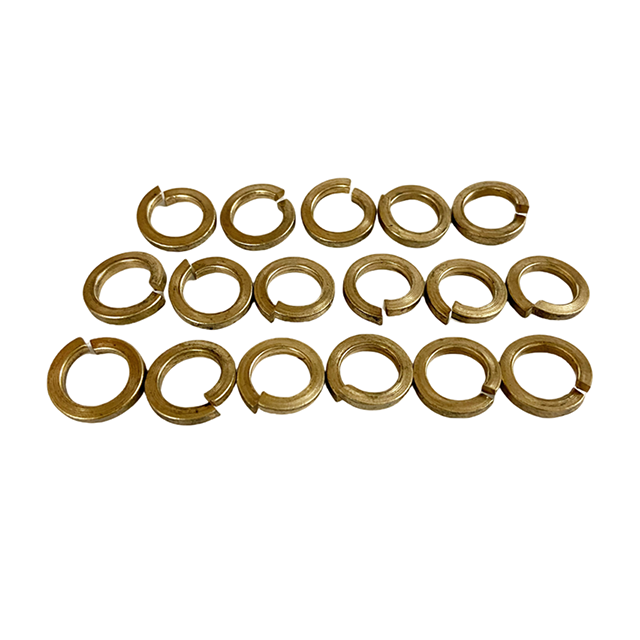

O perfil DIN 127B representa o design tradicional de anel dividido. Os engenheiros geralmente o implantam na fabricação em geral. Para uma especificação M8, a espessura do material (S) mede exatamente 2,0 mm. O diâmetro externo (OD) abrange 14,8 mm. O diâmetro interno (ID) permanece precisamente em 8,1 mm.
Vemos aqui uma ação mecânica única. O design dividido utiliza uma seção transversal retangular. A largura (b) mede aproximadamente 3 mm. Esta geometria proporciona maior flexibilidade sob compressão. Atua como um elemento espaçador dúctil. Em última análise, oferece leve resistência à vibração para juntas aparafusadas padrão.
Erro comum: Evite usar arruelas DIN 127B em superfícies de contato altamente endurecidas. As pontas duplas podem danificar o metal. Esta ação cria aumentos de estresse ao longo do tempo.
As arruelas onduladas têm uma finalidade mecânica completamente diferente. Eles são muito mais finos. As arruelas tipo A (convexas) medem apenas 0,5 mm de espessura. As variantes do tipo B (onda) aumentam ligeiramente para 0,8 mm. Ambos compartilham um diâmetro externo de 15 mm e um diâmetro interno de 8,4 mm.
O mecanismo depende de uma forma física curva. Esta curvatura proporciona uma ação contínua semelhante a uma mola. Chamamos isso de compensação de tolerância. Ele permite que os conjuntos flexionem com segurança sem exigir folga vertical profunda. A dureza de fabricação padrão geralmente fica em HRC 45-50. Esta classificação de dureza garante que a arruela não ficará achatada permanentemente sob cargas leves.
Ambientes industriais pesados exigem a norma DIN 6796. Este disco cônico possui uma espessura robusta de 2,0 mm. O diâmetro externo se expande para 18 mm. O diâmetro interno permanece em 8,4 mm.
Seu mecanismo físico é altamente projetado. A forma do cone se achata a uma taxa específica sob pressão aplicada. Os fabricantes os projetam para produzir cargas extremamente altas. Eles funcionam excepcionalmente bem em áreas espaciais altamente restritas. Você obtém grande retenção de tensão sem sacrificar o valioso espaço do eixo Z.
Corresponder ao perfil físico de um A arruela de pressão M8 para máquinas influencia diretamente a vida útil operacional. Você deve alinhar o tipo de lavadora à tensão dinâmica específica do seu ambiente.
As máquinas pesadas lutam constantemente contra vibrações de alta frequência. Estas forças tentam desenrolar os fixadores roscados. Você precisa de uma solução para manter a pré-carga inicial contra cargas dinâmicas contínuas.
Este cenário cria o caso de uso perfeito para arruelas bipartidas DIN 127B. Considere suportes de motor ou prensas de estampagem industriais. O perfil retangular de 2,0 mm absorve as ondas de choque iniciais. Mantém a cabeça do parafuso sob tensão constante. Esta pressão ascendente contínua evita que as roscas recuem durante operações pesadas.
Os equipamentos de precisão enfrentam desafios totalmente diferentes. Muitas vezes você encontra variações de tolerância acumuladas. Vemos isso frequentemente em montagens de motores elétricos.
A lavadora ondulada DIN 137 resolve esse problema de maneira brilhante. As arruelas onduladas atuam como dispositivos de amortecimento em aplicações de carga leve. Eles reduzem efetivamente a folga axial entre os rotores de rotação rápida e os rolamentos externos. Ao compensar essa folga, eles eliminam o barulho irritante. Eles também prolongam a vida útil do rolamento, mantendo um alinhamento suave e consistente.
Melhores Práticas: Sempre use arruelas onduladas ao montar gabinetes de chapa metálica. Eles evitam a distorção da superfície enquanto mantêm um ajuste confortável e sem ruídos.
Alguns projetos de engenharia quase não deixam espaço para hardware. Você pode ter apenas alguns milímetros de folga vertical. No entanto, a junta requer uma retenção massiva de tensão.
O disco cônico DIN 6796 se destaca aqui. As molas multi-bobina padrão exigem um espaço significativo. As fontes de Belleville não. Com apenas 2,0 mm de espessura, eles proporcionam uma imensa força de retenção. Você normalmente os encontrará em conexões de flange pesadas. Eles também dominam as montagens de cilindros hidráulicos, onde o espaço é absolutamente valioso.
O preço inicial dos componentes muitas vezes engana as equipes de compras. Custos unitários iniciais mais baratos geralmente resultam em maior tempo de inatividade da montagem. Se o material da lavadora se degradar sob estresse ambiental, toda a sua máquina falhará.
Devemos analisar as classes dos materiais através da lente do Custo Total de Propriedade (TCO). A seleção de materiais impacta os cronogramas de manutenção, os custos de reposição e a segurança.
As aplicações industriais padrão dependem fortemente do aço. O aço de alta resistência classe 8.8 oferece excelente rigidez de base. Ele lida com o estresse mecânico geral sem esforço.
No entanto, o aço puro enferruja rapidamente. Acabamentos de zinco transparentes ou mecânicos diminuem significativamente essas taxas de corrosão. O zinco atua como uma barreira sacrificial em condições atmosféricas normais. Esta combinação é ideal para instalações industriais secas. Equilibra a relação custo-benefício com uma longevidade aceitável.
Ambientes corrosivos destroem o aço zincado padrão. Você precisa de metalurgia superior para essas aplicações. Passamos para as classes de aço inoxidável.
O aço inoxidável A2 cobre a exposição externa padrão. O aço inoxidável A4 equivale ao aço grau 316. A indústria refere-se ao A4 como grau marítimo. A lógica do ROI é direta aqui. A4 oferece resistência substancialmente maior ao embaçamento. Combate a corrosão química agressiva. A especificação A4 reduz os intervalos de manutenção em aplicações marítimas. Ele também domina fábricas de processamento químico e ambientes de lavagem higiênica.
Algumas máquinas requerem propriedades além da simples tensão e resistência à corrosão. Você pode encontrar restrições elétricas ou magnéticas exclusivas.
Os fabricantes utilizam ligas especializadas como o Bronze Fósforo nesses casos raros. Este material oferece vantagens distintas. Oferece excelente condutividade elétrica para aplicações de aterramento. Possui propriedades naturais anti-gripagem. Além disso, mantém características não magnéticas específicas. Você costuma ver arruelas de bronze fosforoso em instrumentos aeroespaciais sensíveis ou em conjuntos de máquinas de ressonância magnética.
A aquisição de hardware padrão acarreta riscos ocultos. Tolerâncias de lote inconsistentes criam enormes dores de cabeça na linha de montagem. O tratamento térmico inadequado causa falhas catastróficas. Se um lote não atender à classificação de dureza padrão HRC 45-50, as arruelas quebram sob pressão. Isso prejudica a integridade das juntas em toda a produção.
Você deve avaliar os fornecedores com rigor. Observe as planilhas de preços simples. Foco na infraestrutura de garantia de qualidade.
Padronização e Certificação: Exige adesão estrita às especificações DIN e ISO. Um fabricante confiável mantém modernos sistemas de gestão de qualidade. Certifique-se de que eles possuam a certificação ISO 9001. Você também deve verificar a conformidade total com RoHS e REACH para remessas internacionais.
Disponibilidade da matriz de materiais: Os designs industriais evoluem rapidamente. Você precisa de um parceiro capaz de crescer de acordo com suas necessidades. Avalie sua capacidade de obter todo o espectro de materiais. Eles devem fornecer aço padrão, aço inoxidável de qualidade naval e ligas especializadas. Isto evita cadeias de abastecimento fragmentadas.
Teste e rastreabilidade: Nunca aceite hardware não verificado. Os fornecedores de primeira linha fornecem dados abrangentes. Solicite curvas de carga-deflexão verificáveis. Solicite resultados de testes de dureza específicos do lote. Exija cartas de controle de tolerância dimensional. A rastreabilidade garante a responsabilização caso ocorram falhas em campo.
Melhores Práticas: Solicite lotes de amostras antes de autorizar execuções de produção em grande escala. Execute essas amostras através de seus próprios protocolos de teste de torque e tensão. Esta validação física evita recalls dispendiosos.
A questão fundamental “qual é a espessura de uma arruela de pressão M8” deve sempre ser respondida com um acompanhamento direto: “Sob qual padrão?” Assumir a uniformidade entre diferentes perfis garante falha mecânica.
Avaliar hardware padrão para máquinas complexas envolve olhar além das dimensões básicas do eixo Z. Você deve alinhar cuidadosamente as taxas de mola, as classes de material e os perfis físicos. Essas escolhas impactam diretamente a vida útil operacional de longo prazo da sua montagem. Uma lavadora ondulada tem um propósito muito diferente de uma mola Belleville para serviços pesados.
Antes de iniciar a aquisição em massa, os engenheiros devem fazer referência cruzada à carga dinâmica máxima da sua montagem. Revise cuidadosamente seus limites de espaço livre. Compare esses números diretamente com as folhas de especificações DIN fornecidas pelo fornecedor. Adotar esta abordagem calculada garante a integridade das juntas e reduz os custos de manutenção a longo prazo.
R: Não. Uma arruela ondulada é um tipo específico de arruela de pressão definido pela DIN 137. Geralmente é muito mais fina (0,5 mm-0,8 mm) e depende de um formato curvo para fornecer tensão. Uma arruela de pressão dividida padrão (DIN 127B) é mais espessa (2,0 mm) e usa um perfil retangular dividido para resistir à vibração.
R: Os valores de torque dependem muito do grau do parafuso correspondente (por exemplo, Classe 8.8 vs 10.9) e do padrão DIN específico da arruela. O torque excessivo nivela as arruelas onduladas permanentemente. Você deve consultar tabelas de torque de engenharia especializadas que correspondam à sua combinação específica de hardware.
R: É altamente desencorajado. A mistura de metais diferentes apresenta o risco de corrosão galvânica, especialmente em ambientes úmidos. Também pode causar graves escoriações na rosca. Os engenheiros aconselham combinar o tipo de material da arruela diretamente com o material do fixador, sempre que possível.
