Durante décadas, los ingenieros confiaron en gran medida en arandelas elásticas de anillo partido para asegurar los conjuntos mecánicos. Hoy en día, la ingeniería moderna muestra un creciente escepticismo hacia este método de fijación tradicional. Muchas directrices estructurales actualizadas las están eliminando progresivamente. Las fallas de los sujetadores en entornos industriales siguen siendo un problema crítico. Cuando el hardware falla bajo cargas dinámicas, inevitablemente se produce un tiempo de inactividad grave de la maquinaria. No puede permitirse paradas inesperadas en sus líneas de producción. Esto hace que sea esencial comprender exactamente en qué se quedan cortas las arandelas elásticas tradicionales.
En este artículo, proporcionamos una evaluación basada en evidencia de las limitaciones de las arandelas elásticas. Exploramos sus modos de falla comunes y limitaciones físicas. Aprenderá los criterios específicos necesarios para evaluar sus sujetadores actuales. También lo guiaremos sobre cómo actualizar a soluciones antiaflojamiento más confiables y modernas. Al final, sabrá cómo proteger su equipo pesado de averías evitables.
Vulnerabilidad de precarga: las arandelas de resorte a menudo se aplanan y pierden su capacidad de tensión bajo una vibración dinámica alta, actuando esencialmente como arandelas planas de tamaño insuficiente.
Incompatibilidad de pernos de alta resistencia: No se recomiendan para sujetadores Clase 8.8 o superiores, ya que la precarga del perno excede el límite de compresión de la arandela.
Riesgo de daños a la superficie: Los bordes afilados diseñados para 'morder' el metal pueden provocar irritación, lo que provoca corrosión y una distribución desigual de la carga.
Impacto en el costo total de propiedad: La dependencia de tecnología de lavado obsoleta en maquinaria de alta vibración aumenta los costos ocultos debido al mantenimiento frecuente y el tiempo de inactividad no planificado.

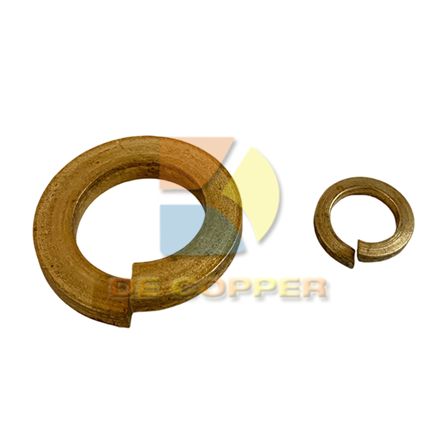

Las arandelas elásticas se basan en un concepto mecánico muy simple. Actúan como un resorte comprimido entre la cabeza del perno y la superficie de contacto. Sin embargo, las aplicaciones de torsión estándar generalmente comprimen este resorte completamente. Una vez que los ingenieros aprietan el perno al par especificado, la arandela pierde su recorrido funcional. Un resorte completamente aplanado proporciona cero resistencia adicional al aflojamiento inducido por la vibración. Simplemente se convierte en un espaciador estándar. La articulación depende completamente de la fricción del perno estirado para mantenerse unida. Cuando se produce un movimiento transversal, la arandela aplanada no puede expandirse lo suficientemente rápido como para mantener la fuerza de sujeción.
Hay que diferenciar entre uniones estáticas y entornos dinámicos. Las arandelas elásticas ofrecen cierto valor en aplicaciones estáticas. Pueden compensar con éxito una expansión o contracción térmica menor. Sin embargo, fallan rápidamente bajo vibración dinámica transversal. Los expertos del sector lo demuestran a menudo mediante las pruebas de vibración estándar de Junker. Durante una prueba Junker, una máquina somete la unión atornillada a fuertes cargas de corte transversal. En estos escenarios, las arandelas de anillo partido pierden su carga de sujeción inicial casi de inmediato. No funcionan mejor que las arandelas planas bajo vibración de lado a lado. Es probable que su maquinaria experimente una carga dinámica continua, lo que hace que estos sujetadores tradicionales sean muy inadecuados.
El diseño inherente de una arandela dividida crea un importante punto débil. Una arandela plana sólida distribuye la presión uniformemente sobre una superficie de 360 grados. Una lavadora dividida presenta un espacio. Esta discontinuidad provoca una distribución desigual de la carga de sujeción alrededor de la cabeza del perno. La presión desigual aumenta el riesgo de que el material localizado ceda. Cuando la superficie de contacto cede, el perno pierde su tensión. La articulación inevitablemente se afloja. La ingeniería moderna exige una distribución de carga simétrica para maximizar la vida útil de los sujetadores. No se puede lograr esta presión uniforme cuando se confía en diseños de anillos partidos.
Se produce un desajuste mecánico grave cuando se combinan arandelas de resorte estándar con pernos de alta resistencia. Considere pernos de clase 8.8, 10.9 o 12.9. Estos sujetadores de alta resistencia requieren inmensas cargas de sujeción para funcionar correctamente. La precarga requerida para un perno de alta resistencia excede fácilmente el límite de compresión física de una arandela elástica estándar. Antes de que el perno de alta resistencia alcance su límite elástico óptimo, la arandela sufre una deformación plástica permanente. Se aplasta bajo la presión extrema. Una arandela aplastada compromete toda la integridad de la articulación. Básicamente, desperdicia las capacidades de rendimiento de sus pernos premium al combinarlos con arandelas inadecuadas.
El contexto determina el éxito del sujetador. Considere una aplicación que involucra paneles de carcasa livianos en una máquina estacionaria. Podrías utilizar con seguridad un estándar Arandela elástica M8 para maquinaria para asegurar estos componentes de baja tensión. El panel experimenta una vibración mínima y el torque del perno permanece bajo. Ahora, compare esto con un soporte de motor de alta resistencia. El motor genera intenso torque, vibración y cambios térmicos. Usar ese mismo tipo de arandela aquí comprometerá activamente el ensamblaje. Las fuertes vibraciones aplanarán la arandela, le quitarán la tensión y, finalmente, cortarán el perno. Debe hacer coincidir los límites mecánicos de la lavadora con la tensión de aplicación específica.
Las autoridades de ingeniería globales reconocen estas limitaciones exactas. Las principales organizaciones de normalización han retirado formalmente las arandelas elásticas divididas para aplicaciones de carga críticas. Por ejemplo, los organismos de normalización retiraron oficialmente hace años la conocida especificación DIN 127. Las directrices ISO también advierten contra el uso de estas arandelas para tareas primarias de prevención de aflojamiento. Los marcos regulatorios ahora exigen mecanismos de bloqueo más confiables para aplicaciones estructurales y de maquinaria pesada. Si diseña equipos para sectores industriales modernos, confiar en normas retiradas introduce graves riesgos de responsabilidad. Debe alinear sus opciones de sujetadores con los mandatos de cumplimiento actuales.
Las puntas abiertas representan un riesgo operativo importante. Los fabricantes diseñan estos extremos para 'morder' el metal de contacto. Su intención es que esta acción de morder evite la rotación hacia atrás. Desafortunadamente, este diseño destruye las carcasas de las máquinas. Los bordes afilados se clavan en el sustrato durante los ciclos de apretar y aflojar. Este daño superficial elimina la pintura protectora y los revestimientos anticorrosión. Una vez que se expone el metal desnudo que se encuentra debajo, la corrosión galvánica localizada comienza inmediatamente. Además, este irritamiento crea una superficie de contacto desigual. El apriete de mantenimiento posterior se vuelve inexacto porque la cabeza del perno se engancha en el metal dañado.
Las arandelas elásticas se someten a procesos de fabricación agresivos. Los fabricantes los endurecen para crear sus propiedades elásticas. Este proceso de endurecimiento introduce un alto riesgo de fatiga del material. Además, las arandelas de acero con alto contenido de carbono son particularmente susceptibles a la fragilización por hidrógeno durante la galvanoplastia. Los átomos de hidrógeno quedan atrapados en la matriz de acero, lo que hace que la arandela sea extremadamente frágil. Bajo vibraciones repetitivas de la maquinaria, esta fragilidad conduce a microfracturas repentinas. La lavadora puede literalmente romperse en pedazos y caerse del conjunto por completo. Una arandela faltante deja el perno suelto, lo que provoca una falla catastrófica en la junta.
Debe evaluar el verdadero impacto comercial de sus elecciones de sujetadores. Los equipos de adquisiciones suelen preferir las arandelas elásticas debido a su costo unitario excepcionalmente bajo. Sin embargo, este ahorro inicial genera enormes gastos posteriores. La maquinaria de alta vibración requiere un reapriete de rutina cuando se utilizan arandelas de calidad inferior. Usted paga por las constantes horas de mano de obra necesarias para inspeccionar y volver a apretar estas juntas. Además, el tiempo de inactividad de la maquinaria cuesta a las empresas miles de dólares por hora. Si una lavadora barata hace que una pesada cinta transportadora se detenga, los costes ocultos se disparan.
Categoría de costo |
Arandela de resorte estándar |
Arandela de cuña moderna |
|---|---|---|
Costo unitario inicial |
Extremadamente bajo (centavos) |
Más alto (dólares) |
Mano de obra de mantenimiento |
Alto (se necesita reapretar frecuentemente) |
Bajo (Instalar y olvidar) |
Costos de reparación de superficies |
Alto (se requiere irritación y repintado) |
Cero (las superficies de contacto planas protegen la pintura) |
Riesgo de tiempo de inactividad |
Severo (alta probabilidad de aflojamiento) |
Mínimo (rendimiento probado en la prueba Junker) |
Los ingenieros debaten con frecuencia sobre cambiar los modelos de resorte por arandelas planas. Las arandelas planas proporcionan una distribución de carga superior sin el borde mordaz destructivo. Protegen la superficie de contacto y crean un plano de fricción suave y estable. Si su objetivo principal consiste en distribuir una carga de sujeción elevada sobre un material blando, las arandelas planas siempre ganan. No impiden por sí solos el aflojamiento por vibraciones. Sin embargo, aumentar el área de fricción de la superficie suele ser una apuesta más segura que confiar en un anillo partido pequeño y flexible. Solo necesita asegurarse de que el perno proporcione la tensión adecuada.
La maquinaria de alta vibración exige soluciones de bloqueo agresivas. Generalmente tienes dos caminos principales: químico o mecánico.
Fijadores de roscas químicos: adhesivos como Loctite llenan los espacios microscópicos entre las roscas del perno y la tuerca. Se curan hasta formar un plástico duro. Esto unifica eficazmente la articulación y detiene todo movimiento lateral. Funcionan excepcionalmente bien pero requieren superficies limpias y tiempo de curado.
Arandelas de bloqueo en cuña: soluciones como Nord-Lock utilizan geometría mecánica para asegurar la junta. Presentan levas en un lado y dientes radiales en el otro. Debido a que el ángulo de la leva excede el paso de la rosca, el perno físicamente no puede aflojarse sin estirarse más. Manejan vibraciones extremas sin problemas y no requieren tiempo de curado.
A veces, la mejor lavadora es no tener ninguna lavadora. Las soluciones de fijación integradas eliminan por completo los componentes secundarios. Esto reduce la complejidad de su lista de materiales (BOM) y minimiza los errores en la línea de ensamblaje.
Tuercas con brida dentada: Estas tuercas cuentan con una base ancha integrada con dientes dentados. Distribuyen la carga ampliamente mientras muerden la superficie. Ofrecen una alta resistencia a la fricción para vibraciones moderadas.
Tuercas Nyloc: Cuentan con un inserto de collar de nailon. A medida que pasan las roscas del perno, el nailon se deforma y agarra las roscas con fuerza. Resisten excelentemente las vibraciones y protegen contra la entrada de humedad. No se pueden utilizar en zonas de temperaturas extremadamente altas, ya que el plástico se derrite.
Necesita una forma estructurada de evaluar cualquier articulación. No se limite a adivinar. Defina sus criterios de éxito antes de seleccionar un sujetador. Primero, evalúe la gravedad de la vibración. ¿La máquina funciona constantemente generando temblores de alta frecuencia? En segundo lugar, considere el ciclo térmico. ¿El entorno operativo oscila entre el congelamiento y el calor extremo? Esto elimina plásticos como las tuercas Nyloc. En tercer lugar, evaluar la accesibilidad para el mantenimiento. Si una junta se encuentra profundamente dentro de un bloque de motor, no será fácil volver a apretarla. Necesita una solución permanente y de alta confiabilidad para zonas inaccesibles.
Cambiar de solución siempre implica compensaciones prácticas. Debes discutir estas realidades con tu equipo de montaje. Por ejemplo, los fijadores de roscas químicos proporcionan una excelente resistencia a la fijación. Sin embargo, introducen desorden en la línea de montaje. Los trabajadores deben esperar a que se seque el adhesivo antes de encender la máquina. Esto ralentiza la producción. Por el contrario, las arandelas de bloqueo se instalan instantáneamente. Permiten el funcionamiento inmediato de la maquinaria. La contrapartida es el mayor coste inicial de la pieza. Debe equilibrar la velocidad de montaje con los presupuestos de adquisiciones para encontrar el camino óptimo.
Recomendamos realizar una auditoría de BOM localizada de inmediato. Consulte sus reclamaciones de garantía y registros de averías de maquinaria más frecuentes. Identifique los pernos específicos que fallan con mayor frecuencia. No cambie todos los sujetadores a la vez. En su lugar, recomiende a su equipo que pruebe soluciones alternativas en un ensamblaje piloto. Comience con tamaños estándar y fácilmente mensurables. Por ejemplo, intente cambiar un Arandela de resorte M8 para maquinaria con bloqueo de cuña M8 o arandela Belleville. Haga funcionar la máquina durante un ciclo operativo estándar. Mida la carga retenida de la abrazadera después. Estos datos de rendimiento del mundo real justificarán un cambio de ingeniería más amplio.
Las arandelas elásticas ocupan un lugar permanente en la historia de la ingeniería. Sin embargo, sus desventajas mecánicas los convierten en un inconveniente importante en la maquinaria moderna de alta vibración. No logran mantener la tensión bajo cargas dinámicas. Dañan las costosas superficies de los componentes. No coinciden en absoluto con los perfiles de tensión requeridos por los pernos modernos de alta resistencia. Si bien su costo unitario parece barato, aumentan agresivamente los presupuestos de mantenimiento a largo plazo.
Recomendamos encarecidamente a los equipos de adquisiciones e ingeniería que tomen medidas proactivas hoy. Solicite fichas técnicas actualizadas a sus proveedores. Solicite paquetes de muestra de fijadores de roscas químicos, arandelas de seguridad y tuercas Nyloc. Consulte directamente con expertos en fijación para reevaluar sus diseños de ensamblaje críticos. La protección de su maquinaria comienza con la elección del hardware básico adecuado.
R: No, todavía tienen usos específicos. Siguen siendo funcionales en conjuntos estáticos de baja vibración. Funcionan razonablemente bien en aplicaciones que requieren una compensación menor por la expansión y contracción térmica. Sin embargo, los ingenieros no deberían utilizarlos como principales dispositivos antiaflojamiento en maquinaria pesada y dinámica.
R: Nunca debes reutilizarlos. Durante la aplicación de torsión inicial, la arandela sufre una deformación plástica permanente. Pierde su índice de resorte diseñado. Reutilizar una arandela aplanada no ofrece ningún beneficio de tensión, lo que la convierte en una práctica de alto riesgo para la integridad de la junta.
R: Los extremos partidos afilados están diseñados para morder la superficie y evitar que el perno gire hacia atrás. Si bien tiene como objetivo bloquear el sujetador, esta acción de morder daña los recubrimientos protectores, raya la carcasa y actúa como un punto de inicio para una rápida corrosión.
R: El reemplazo ideal depende de su entorno. Para vibraciones extremas, las arandelas de bloqueo mecánicas son mejores. Si necesita una actualización más sencilla y rentable para temperaturas estándar, las tuercas de seguridad con inserto de nailon (Nyloc) o los fijadores de roscas químicos proporcionan resultados excelentes y confiables.
