Visualizações: 0 Autor: Editor do site Tempo de publicação: 24/03/2026 Origem: Site
Durante décadas, os engenheiros confiaram fortemente em arruelas de pressão de anel bipartido para proteger os conjuntos mecânicos. Hoje, a engenharia moderna mostra um ceticismo crescente em relação a este método tradicional de fixação. Muitas diretrizes estruturais atualizadas estão ativamente eliminando-as. A falha de fixadores em ambientes industriais continua sendo um problema crítico. Quando o hardware falha sob cargas dinâmicas, inevitavelmente ocorre grave paralisação do maquinário. Você não pode permitir paradas inesperadas em suas linhas de produção. Isso torna essencial entender exatamente onde as arruelas de pressão tradicionais ficam aquém.
Neste artigo, fornecemos uma avaliação baseada em evidências das limitações das arruelas de pressão. Exploramos seus modos de falha comuns e restrições físicas. Você aprenderá os critérios específicos necessários para avaliar seus fixadores atuais. Também o orientaremos na atualização para soluções anti-afrouxamento mais confiáveis e modernas. Ao final, você saberá como proteger seu equipamento pesado contra quebras evitáveis.
Vulnerabilidade de pré-carga: As arruelas de pressão geralmente achatam e perdem sua capacidade de tensionamento sob alta vibração dinâmica, agindo essencialmente como arruelas planas subdimensionadas.
Incompatibilidade de Parafusos de Alta Resistência: Não são recomendados para fixadores Classe 8.8 ou superiores, pois a pré-carga do parafuso excede o limite de compressão da arruela.
Risco de danos à superfície: As arestas afiadas projetadas para 'morder' o metal podem causar escoriações, causando corrosão e distribuição desigual da carga.
Impacto do TCO: A dependência de tecnologia de lavagem desatualizada em máquinas de alta vibração aumenta os custos ocultos devido à manutenção frequente e ao tempo de inatividade não planejado.

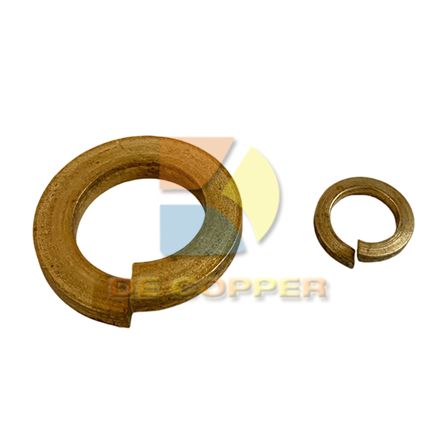

As arruelas de pressão contam com um conceito mecânico muito simples. Eles atuam como uma mola comprimida entre a cabeça do parafuso e a superfície de contato. No entanto, aplicações de torque padrão normalmente comprimem esta mola totalmente plana. Depois que os engenheiros apertam o parafuso com o torque especificado, a arruela perde seu curso funcional. Uma mola totalmente achatada fornece zero resistência adicional ao afrouxamento induzido por vibração. Simplesmente se torna um espaçador padrão. A junta depende inteiramente do atrito do parafuso esticado para se manter unida. Quando ocorre movimento transversal, a arruela achatada não consegue se expandir com rapidez suficiente para manter a força de fixação.
Devemos diferenciar entre juntas estáticas e ambientes dinâmicos. As arruelas de pressão oferecem algum valor em aplicações estáticas. Eles podem compensar com sucesso pequenas expansões ou contrações térmicas. No entanto, eles falham rapidamente sob vibração dinâmica transversal. Os especialistas do setor costumam comprovar isso usando testes de vibração Junker padrão. Durante um teste Junker, uma máquina submete a junta aparafusada a severas cargas de cisalhamento transversais. Nesses cenários, as arruelas de anel bipartido perdem sua carga de fixação inicial quase imediatamente. Eles não têm melhor desempenho do que arruelas planas sob vibração lateral. É provável que seu maquinário sofra carregamento dinâmico contínuo, tornando esses fixadores tradicionais altamente inadequados.
O design inerente de uma arruela bipartida cria um ponto fraco significativo. Uma arruela plana sólida distribui a pressão uniformemente em uma superfície de 360 graus. Uma arruela dividida apresenta uma lacuna. Esta descontinuidade causa uma distribuição desigual da carga de fixação ao redor da cabeça do parafuso. A pressão irregular aumenta o risco de escoamento localizado do material. Quando a superfície de contato cede, o parafuso perde a tensão. A junta inevitavelmente afrouxa. A engenharia moderna exige distribuição simétrica de carga para maximizar a vida útil dos fixadores. Você não pode atingir essa pressão uniforme quando confia em designs de anel dividido.
Uma incompatibilidade mecânica grave ocorre quando você combina arruelas de pressão padrão com parafusos de alta resistência. Considere parafusos classificados como Classe 8.8, 10.9 ou 12.9. Esses fixadores de alta resistência exigem imensas cargas de fixação para funcionar corretamente. A pré-carga necessária para um parafuso de alta resistência excede facilmente o limite de compressão física de uma arruela de pressão padrão. Antes mesmo que o parafuso de alta resistência atinja seu ponto de escoamento ideal, a arruela sofre deformação plástica permanente. Ele esmaga sob extrema pressão. Uma arruela esmagada compromete toda a integridade da junta. Basicamente, você desperdiça a capacidade de desempenho de seus parafusos premium ao combiná-los com arruelas inadequadas.
O contexto determina o sucesso do fixador. Considere uma aplicação envolvendo painéis de revestimento leves em uma máquina estacionária. Você pode usar com segurança um padrão Arruela de pressão M8 para máquinas para proteger esses componentes de baixa tensão. O painel experimenta vibração mínima e o torque do parafuso permanece baixo. Agora, compare isso com um suporte de motor para serviço pesado. O motor gera intenso torque, vibração e mudanças térmicas. Usar o mesmo tipo de arruela aqui comprometerá ativamente a montagem. As fortes vibrações achatarão a arruela, retirarão sua tensão e, eventualmente, cortarão o parafuso. Você deve combinar os limites mecânicos da lavadora com a tensão específica da aplicação.
As autoridades globais de engenharia reconhecem exatamente essas limitações. As principais organizações de padronização retiraram formalmente as arruelas de pressão divididas para aplicações críticas de suporte de carga. Por exemplo, os organismos de normalização retiraram oficialmente a amplamente conhecida especificação DIN 127 anos atrás. As diretrizes ISO alertam da mesma forma contra o uso dessas arruelas para tarefas primárias de anti-afrouxamento. Os quadros regulamentares exigem agora mecanismos de bloqueio mais fiáveis para aplicações estruturais e de maquinaria pesada. Se você projeta equipamentos para setores industriais modernos, confiar em padrões retirados introduz graves riscos de responsabilidade. Você deve alinhar suas escolhas de fixadores com as exigências de conformidade atuais.
As pontas duplas representam um grande risco operacional. Os fabricantes projetam essas extremidades para “morder” o metal correspondente. Eles pretendem que esta ação cortante evite a rotação para trás. Infelizmente, esse projeto destrói carcaças de máquinas. As bordas afiadas penetram no substrato durante os ciclos de aperto e afrouxamento. Este dano superficial remove a pintura protetora e os revestimentos anticorrosivos. Depois de expor o metal descoberto por baixo, a corrosão galvânica localizada começa imediatamente. Além disso, esse desgaste cria uma superfície de contato irregular. O aperto de manutenção subsequente torna-se impreciso porque a cabeça do parafuso fica presa no metal danificado.
As arruelas de pressão passam por processos de fabricação agressivos. Os fabricantes os endurecem para criar suas propriedades de mola. Este processo de endurecimento apresenta um alto risco de fadiga do material. Além disso, arruelas de aço com alto teor de carbono são particularmente suscetíveis à fragilização por hidrogênio durante a galvanoplastia. Os átomos de hidrogênio ficam presos na matriz do aço, tornando a arruela extremamente frágil. Sob vibrações repetitivas de máquinas, essa fragilidade leva a microfraturas repentinas. A arruela pode literalmente quebrar em pedaços e cair completamente do conjunto. Uma arruela faltante deixa o parafuso solto, provocando uma falha catastrófica na junta.
Você deve avaliar o verdadeiro impacto comercial de suas escolhas de fixadores. As equipes de compras geralmente preferem arruelas de pressão devido ao seu custo unitário excepcionalmente baixo. No entanto, esta poupança inicial cria enormes despesas posteriores. Máquinas de alta vibração requerem reaperto de rotina quando você usa arruelas de qualidade inferior. Você paga pelas horas de trabalho constantes necessárias para inspecionar e reapertar essas juntas. Além disso, o tempo de inatividade de máquinas custa às empresas milhares de dólares por hora. Se uma lavadora barata faz com que uma correia transportadora pesada pare, os custos ocultos disparam.
Categoria de custo |
Arruela de pressão padrão |
Arruela de cunha moderna |
|---|---|---|
Custo Unitário Inicial |
Extremamente baixo (centavos) |
Maior (dólares) |
Mão de obra de manutenção |
Alto (é necessário reaperto frequente) |
Baixo (instale e esqueça) |
Custos de reparo de superfície |
Alto (é necessário desgastar e repintar) |
Zero (superfícies planas protegem a pintura) |
Risco de tempo de inatividade |
Grave (alta probabilidade de afrouxamento) |
Mínimo (desempenho comprovado no teste Junker) |
Os engenheiros frequentemente debatem a troca de modelos de molas por arruelas planas. Arruelas planas fornecem distribuição de carga superior sem bordas cortantes destrutivas. Eles protegem a superfície de contato e criam um plano de fricção estável e suave. Se o seu objetivo principal envolve distribuir uma alta carga de fixação em um material macio, as arruelas planas sempre vencem. Eles não evitam o afrouxamento da vibração por si próprios. No entanto, aumentar a área de atrito da superfície costuma ser uma aposta mais segura do que confiar em um anel bipartido pequeno e flexível. Você só precisa garantir que o próprio parafuso forneça a tensão adequada.
Máquinas com alta vibração exigem soluções de travamento agressivas. Geralmente você tem dois caminhos principais: químico ou mecânico.
Trava-roscas Químicos: Adesivos como Loctite preenchem as lacunas microscópicas entre as roscas do parafuso e da porca. Eles curam em um plástico rígido. Isso unifica efetivamente a articulação e interrompe todos os movimentos laterais. Eles têm um desempenho excepcionalmente bom, mas requerem superfícies limpas e tempo de cura.
Arruelas de travamento em cunha: Soluções como Nord-Lock usam geometria mecânica para fixar a junta. Eles apresentam cames de um lado e dentes radiais do outro. Como o ângulo do came excede o passo da rosca, o parafuso não pode se soltar fisicamente sem esticar ainda mais. Eles lidam perfeitamente com vibrações extremas e não requerem tempo de cura.
Às vezes, a melhor lavadora é simplesmente não ter lavadora. As soluções de fixação integradas eliminam totalmente os componentes secundários. Isso reduz a complexidade da lista de materiais (BOM) e minimiza erros na linha de montagem.
Porcas flangeadas serrilhadas: Essas porcas apresentam uma base ampla integrada com serrilhas. Eles distribuem a carga amplamente enquanto mordem a superfície. Eles oferecem alta resistência ao atrito para vibrações moderadas.
Porcas Nyloc: Apresentam uma inserção de colar de náilon. À medida que as roscas dos parafusos passam, o náilon se deforma e prende as roscas com firmeza. Eles resistem perfeitamente à vibração e protegem contra a entrada de umidade. Você não pode usá-los em zonas de temperaturas extremamente altas, pois o plástico derrete.
Você precisa de uma forma estruturada de avaliar qualquer articulação. Não basta adivinhar. Defina seus critérios de sucesso antes de selecionar um fixador. Primeiro, avalie a gravidade da vibração. A máquina funciona constantemente, gerando tremores de alta frequência? Em segundo lugar, considere a ciclagem térmica. O ambiente operacional oscila entre o congelamento e o calor extremo? Isso elimina plásticos como nozes Nyloc. Terceiro, avalie a acessibilidade para manutenção. Se uma junta ficar profundamente dentro do bloco do motor, você não poderá reapertá-la facilmente. Você precisa de uma solução permanente e de alta confiabilidade para zonas inacessíveis.
A troca de soluções sempre envolve compensações práticas. Você deve discutir essas realidades com sua equipe de montagem. Por exemplo, os trava-fios químicos proporcionam uma força de fixação brilhante. No entanto, eles introduzem confusão na linha de montagem. Os trabalhadores devem esperar a cura do adesivo antes de ligar a máquina. Isso retarda a produção. Por outro lado, as arruelas de travamento em cunha são instaladas instantaneamente. Eles permitem a operação imediata do maquinário. A compensação é o custo inicial mais alto da peça. Você deve equilibrar a velocidade de montagem com os orçamentos de aquisição para encontrar o caminho ideal.
Recomendamos a realização imediata de uma auditoria localizada da BOM. Consulte as reclamações de garantia e os registros de avarias de máquinas mais frequentes. Identifique os parafusos específicos que falham com mais frequência. Não troque todos os fixadores de uma só vez. Em vez disso, aconselhe a sua equipe a testar soluções alternativas em uma montagem piloto. Comece com tamanhos padrão e facilmente mensuráveis. Por exemplo, tente trocar um Arruela de pressão M8 para máquinas com trava de cunha M8 ou arruela Belleville. Opere a máquina em um ciclo operacional padrão. Meça a carga de fixação retida posteriormente. Esses dados de desempenho do mundo real justificarão uma mudança de engenharia mais ampla.
As arruelas de pressão ocupam um lugar permanente na história da engenharia. No entanto, as suas desvantagens mecânicas tornam-nos uma desvantagem significativa em máquinas modernas e de alta vibração. Eles não conseguem manter a tensão sob cargas dinâmicas. Eles danificam superfícies de componentes caros. Eles incompatem completamente com os perfis de tensão exigidos dos parafusos modernos de alta resistência. Embora seu custo unitário pareça barato, eles aumentam agressivamente os orçamentos de manutenção de longo prazo.
Encorajamos fortemente as equipes de compras e engenharia a tomarem medidas proativas hoje. Solicite fichas técnicas atualizadas de seus fornecedores. Solicite pacotes de amostras de trava-roscas químicos, arruelas de travamento e porcas Nyloc. Consulte diretamente especialistas em fixação para reavaliar seus projetos críticos de montagem. A proteção do seu maquinário começa com a escolha do hardware básico correto.
R: Não, eles ainda têm usos específicos. Eles permanecem funcionais em montagens estáticas e de baixa vibração. Eles funcionam razoavelmente bem em aplicações que exigem pequena compensação para expansão e contração térmica. No entanto, os engenheiros não devem utilizá-los como dispositivos primários anti-afrouxamento em máquinas pesadas e dinâmicas.
R: Você nunca deve reutilizá-los. Durante a aplicação inicial do torque, a arruela sofre deformação plástica permanente. Ele perde a taxa de elasticidade projetada. A reutilização de uma arruela achatada não oferece absolutamente nenhum benefício de tensionamento, tornando-se uma prática de alto risco para a integridade da junta.
R: As pontas duplas afiadas são projetadas para morder a superfície para evitar que o parafuso gire para trás. Embora destinada a travar o fixador, esta ação cortante danifica os revestimentos protetores, rasga a carcaça e atua como um ponto de início para corrosão rápida.
R: O substituto ideal depende do seu ambiente. Para vibrações extremas, as arruelas mecânicas de travamento em cunha são superiores. Se você precisar de uma atualização mais simples e econômica para temperaturas padrão, porcas de fixação com inserção de náilon (Nyloc) ou trava-roscas químicos fornecem resultados excelentes e confiáveis.
