Tipos de rosca: métrica, UNC, UNF, BA e BSF

Introdução

Escolher o tipo de thread certo pode fazer ou quebrar um projeto. Você sabia que o fixador errado pode comprometer a segurança e o desempenho? Esteja você lidando com peças automotivas, maquinário pesado ou restaurações vintage, o tipo de rosca é importante. Neste artigo, exploraremos cinco tipos de threads comuns : Metric, UNC, UNF, BA e BSF. Você descobrirá suas características únicas, aplicações e a importância de escolher o correto, incluindo como um o fixador de bronze pode ser sua melhor opção em certos casos.

1. Rosca Métrica (Métrica ISO)

1.1 Visão geral

A rosca métrica, também conhecida como ISO Metric, é o padrão global para roscas de parafusos. É amplamente utilizado em todos os setores, incluindo automotivo, construção, aeroespacial e eletrônico. Este tipo de rosca é essencial para o comércio e a fabricação internacional devido à sua padronização, que garante compatibilidade entre regiões e indústrias. O sistema ISO Metric é reconhecido pela sua simplicidade e facilidade de uso, tornando-o a escolha preferida para a maioria das aplicações.

1.2 Características

·  Ângulo da rosca : 60°

·  Sistema de Medição : Milímetros (mm)

·  Tamanhos comuns : M1 a M100 e além (os tamanhos podem ser maiores dependendo da aplicação)

·  Passo da rosca : Variações grossas e finas estão disponíveis, permitindo uma gama de opções em termos de resistência e engajamento.

1.3 Aplicações

As roscas métricas são versáteis e usadas em muitos setores. Algumas aplicações comuns incluem:

·  Automotivo : Componentes de fixação em veículos, como peças de motores, sistemas de suspensão e chassis, necessitam de roscas métricas para sua padronização e resistência.

·  Construção : Utilizadas na construção de edifícios, pontes e outras infraestruturas, as roscas métricas são essenciais para elementos estruturais, como parafusos, porcas e barras de reforço.

·  Eletrônica : Na eletrônica, as roscas métricas são cruciais para proteger componentes em gabinetes, garantindo a durabilidade e confiabilidade dos dispositivos.

1.4 Vantagens

·  Compatibilidade Global : A rosca métrica é um padrão reconhecido internacionalmente, o que significa que pode ser usada em sistemas e produtos de fabricação em todo o mundo. Isso reduz o risco de problemas de compatibilidade.

·  Ampla variedade de tamanhos e resistências : O sistema Metric oferece uma variedade de tamanhos e graus de resistência, de M1 a M100 e além. Isso o torna adaptável tanto para aplicações de precisão quanto para requisitos de serviços pesados.

·  Facilidade de fornecimento : Como padrão global, os fixadores métricos, incluindo os fixadores de bronze, estão prontamente disponíveis em vários materiais, tornando-os fáceis de obter.

Dica : Ao trabalhar em projetos que envolvem colaboração internacional ou exigem peças padronizadas, a escolha de roscas métricas garante uniformidade e compatibilidade além-fronteiras.

2. Padrão de Thread Unificado (UTS)

O Unified Thread Standard (UTS) cobre os threads Unified Coarse (UNC) e Unified Fine (UNF), que são usados ​​principalmente nos Estados Unidos e no Canadá. A UTS fornece um sistema de rosca comum para a América do Norte, garantindo que as peças fabricadas em diferentes regiões possam ser usadas de forma intercambiável.

2.2 Grosso Unificado (UNC)

2.2.1 Características

·  Ângulo da rosca : 60°

·  Sistema de Medição : Polegadas (unidades imperiais)

·  Roscas por polegada (TPI) : Menos roscas por polegada em comparação com as roscas UNF, tornando-as mais espessas e robustas.

2.2.2 Aplicações

·  Construção : As roscas UNC são frequentemente utilizadas em materiais de construção e equipamentos que exigem fixadores fortes e duráveis ​​que possam suportar altas tensões. Eles são frequentemente usados ​​para aparafusar elementos estruturais em aplicações de madeira, metal e concreto.

·  Máquinas Pesadas : Equipamentos como guindastes, tratores e máquinas industriais dependem de roscas UNC para fornecer conexões seguras sob cargas pesadas.

·  Manutenção : Devido ao seu passo grosso, as roscas UNC são mais fáceis de manusear e toleram mais discrepâncias de fabricação, o que as torna ideais para projetos onde os fixadores precisam ser montados e desmontados com frequência.

2.2.3 Vantagens

·  Facilidade de Montagem e Desmontagem : As roscas maiores e mais grossas facilitam a montagem e desmontagem, economizando tempo tanto na fabricação quanto na manutenção.

·  Maior tolerância a variações de fabricação : As roscas grossas são menos sensíveis a pequenas imperfeições no processo de fabricação, o que é ideal para produção em massa.

·  Uso de uso geral : Adequadas para aplicações pesadas, como máquinas de construção e industriais, as roscas UNC são versáteis e amplamente utilizadas na América do Norte.

2.3 Multa Unificada (UNF)

2.3.1 Características

·  Ângulo da rosca : 60°

·  Sistema de medição : polegadas

·  Roscas por polegada (TPI) : Mais roscas por polegada em comparação com UNC, resultando em um engate mais fino e preciso.

2.3.2 Aplicações

·  Aeroespacial : Devido ao seu passo fino, as roscas UNF são comumente utilizadas na indústria aeroespacial para fixação de componentes críticos que exigem alta precisão e durabilidade sob condições extremas.

·  Automotivo : Em motores de alto desempenho, onde são necessários controle preciso e conexões fortes, as roscas UNF fornecem a resistência e a precisão necessárias.

·  Militar : As roscas UNF também são utilizadas em equipamentos militares, garantindo alta confiabilidade e resistência a vibrações em ambientes agressivos.

2.3.3 Vantagens

·  Maior resistência à tração : O passo fino permite que as roscas UNF suportem mais força sem falhas, o que é vital para aplicações de alto desempenho.

·  Melhor resistência à vibração : Devido às roscas menores e mais finas, os fixadores UNF são mais resistentes ao afrouxamento devido à vibração, tornando-os ideais para aplicações expostas a movimentos contínuos.

·  Encaixe de precisão : As roscas UNF são conhecidas por seu ajuste preciso, tornando-as perfeitas para indústrias que exigem tolerâncias rígidas, como aeroespacial e automotiva.

3. Associação Britânica (BA)

3.1 Visão geral

As roscas BA são um padrão britânico mais antigo usado principalmente para pequenos instrumentos de precisão e aplicações legadas. Embora tenham sido amplamente substituídas por roscas métricas, as roscas BA ainda são encontradas em algumas indústrias especializadas e são essenciais para restaurar máquinas antigas.

3.2 Características

·  Ângulo da rosca : 47,5°

·  Sistema de Medição : Milímetros (mm)

·  Faixa de tamanho : 0BA (6mm) a 25BA (0,25mm)

3.3 Aplicações

·  Acessórios elétricos : As roscas BA eram comumente usadas em acessórios elétricos no Reino Unido, especialmente para componentes pequenos.

·  Instrumentos Pequenos : Instrumentos de precisão como microscópios, medidores e máquinas pequenas geralmente usam roscas BA devido ao seu design sofisticado.

·  Fabricação de modelos : As roscas BA são usadas na produção de modelos em escala, incluindo carros antigos e aeronaves, que exigem fixadores precisos e com roscas pequenas.

3.4 Vantagens

·  Engenharia de Precisão : As roscas BA são projetadas para trabalhos finos e precisos, tornando-as ideais para instrumentos e modelos pequenos e complexos.

·  Significado histórico : Apesar de terem sido substituídas pelas roscas métricas, as roscas BA continuam a ser utilizadas na restauração de instrumentos e máquinas antigas.

·  Compatibilidade com Equipamentos Antigos : Na restauração de equipamentos ou modelos antigos, as roscas BA garantem a compatibilidade com as especificações originais, preservando a exatidão histórica da restauração.

Dica : Se você estiver trabalhando na restauração de equipamentos antigos ou instrumentos de precisão, as roscas BA costumam ser essenciais para manter a autenticidade.

4. Multa Padrão Britânico (BSF)

4.1 Visão Geral

As roscas BSF são outro padrão britânico que oferece um passo mais fino em comparação com o British Standard Whitworth (BSW). Eles são usados ​​em diversas aplicações de engenharia, especialmente nas indústrias automotiva e de máquinas, e também são populares em carros antigos e projetos de restauração.

4.2 Características

·  Ângulo da rosca : 55°

·  Sistema de medição : polegadas

·  Roscas por Polegada (TPI) : Mais finas que BSW, proporcionando melhor distribuição de carga e resistência.

4.3 Aplicações

·  Carros Antigos : As linhas BSF são comumente encontradas em automóveis britânicos clássicos e veículos antigos, incluindo aqueles de meados do século XX.

·  Máquinas : Estas linhas também são utilizadas em máquinas históricas, particularmente na fabricação e reparação de equipamentos industriais mais antigos.

·  Projetos de restauração : As roscas BSF são essenciais para preservar a autenticidade das máquinas antigas e garantir a manutenção das especificações originais.

4.4 Vantagens

·  Roscas mais fortes : As roscas BSF proporcionam melhor distribuição de carga e resistência à tração, tornando-as ideais para aplicações de alto estresse.

·  Melhor distribuição de carga : As roscas mais finas oferecem melhor distribuição de carga em comparação com roscas mais grossas, o que é fundamental em máquinas de alto desempenho.

·  Adequado para aplicações de alto estresse : As roscas BSF são excelentes em ambientes expostos a estresse mecânico significativo, como em carros antigos e máquinas pesadas.

Dica : Para restaurações vintage ou aplicações onde é necessária resistência a altas tensões, as roscas BSF são um componente crucial para manter a integridade e funcionalidade do equipamento.

5. Tabela de comparação

Tipo de linha	Sistema de Medição	Ângulo da Rosca	Aplicações Comuns	Vantagens
Métrica	Milímetros (mm)	60°	Automotivo, Construção, Eletrônica	Compatibilidade internacional, ampla variedade de tamanhos
UNC	Polegadas	60°	Construção, Máquinas Pesadas, Manutenção	Montagem mais fácil, maior tolerância
UNF	Polegadas	60°	Aeroespacial, Automotivo, Militar	Maior resistência à tração, ajuste de precisão
BA	Milímetros (mm)	47,5°	Acessórios elétricos, pequenos instrumentos, modelagem	Engenharia de precisão, significado histórico
BSF	Polegadas	55°	Carros Antigos, Máquinas, Projetos de Restauração	Roscas mais fortes, melhor distribuição de carga

6. Selecionando o tipo de rosca correto

6.1 Considerações

Ao selecionar o tipo de rosca apropriado, há alguns fatores importantes a serem considerados:

·  Aplicação : Determine os requisitos específicos do seu projeto. Esteja você trabalhando em um projeto de construção pesado ou em uma aplicação aeroespacial precisa, compreender a finalidade do fixador é fundamental para escolher o tipo de rosca correto.

·  Material : Garanta a compatibilidade com os materiais utilizados em sua aplicação. Por exemplo, um fixador de bronze pode ser mais adequado para aplicações expostas à corrosão, enquanto o aço pode ser preferido pela resistência.

·  Meio ambiente : considere fatores como vibração, temperatura e exposição a produtos químicos que podem afetar o desempenho do fixador. Roscas como UNF oferecem melhor resistência à vibração e são ideais para ambientes sujeitos a forças dinâmicas.

6.2 Recomendações

·  Para uso geral : Escolha roscas métricas para versatilidade e compatibilidade global. As roscas métricas são uma opção segura e confiável quando você não tem certeza sobre as necessidades específicas do seu projeto, pois são usadas em vários setores em todo o mundo.

·  Para aplicações pesadas : Opte por roscas UNC, que proporcionam resistência e facilidade de montagem. Eles são perfeitos para aplicações que exigem fixadores fortes sob forte estresse, como em construção e maquinário.

·  Para requisitos de precisão : As roscas UNF são ideais quando são necessárias tolerâncias restritas. Eles garantem ajustes precisos, tornando-os perfeitos para aplicações aeroespaciais, automotivas e de máquinas de alto desempenho.

·  Para Restaurações Vintage : As roscas BA e BSF são essenciais para manter a autenticidade e garantir a compatibilidade com máquinas mais antigas. Se você estiver trabalhando em um projeto de restauração de carros clássicos ou máquinas históricas, esses tipos de rosca são essenciais para preservar as especificações originais.

Dica : Considere as condições específicas sob as quais seus fixadores irão operar. A escolha do tipo de rosca certo garante durabilidade e funcionalidade, especialmente para indústrias como aeroespacial ou automotiva, onde a precisão é fundamental.

Conclusão

A escolha do tipo de rosca correto é essencial para o sucesso de qualquer projeto que envolva fixadores. Esteja você trabalhando em manufatura moderna, maquinário de alto desempenho ou restaurações históricas, compreender as diferenças entre Roscas métricas, UNC, UNF, BA e BSF garantem que você selecione o fixador correto para suas necessidades. Ao considerar as características e aplicações de cada tipo de rosca, você pode melhorar o desempenho, a segurança e a longevidade do seu projeto. A seleção do fixador correto não apenas mantém a integridade estrutural, mas também garante o alinhamento com os padrões da indústria, contribuindo para uma solução mais eficiente e econômica.

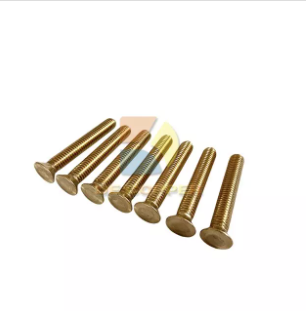

DECOPPER METAL PRODUCTS Co., Ltd. oferece uma variedade de fixadores de alta qualidade, incluindo fixadores de bronze, conhecidos por sua durabilidade e precisão. Seus produtos oferecem valor excepcional em uma variedade de aplicações, garantindo confiabilidade e longevidade.

Perguntas frequentes

P: O que é um thread métrico e onde ele é usado?

R: Uma rosca métrica é um padrão internacional para roscas de parafusos, normalmente usada nas indústrias automotiva, de construção e eletrônica. Garante compatibilidade e facilidade de uso em aplicações globais.

P: Por que devo usar um fixador de bronze no meu projeto?

R: Os fixadores de bronze são ideais para aplicações resistentes à corrosão, especialmente em ambientes marítimos ou externos. Eles fornecem resistência e durabilidade, tornando-os uma escolha confiável para muitos setores.

P: Qual é a diferença entre threads UNC e UNF?

R: As roscas UNC têm um passo mais grosso, tornando-as adequadas para uso geral. As roscas UNF são mais finas, oferecendo maior precisão e melhor resistência à vibração, ideais para aplicações de alto desempenho.

P: Quando devo escolher um fixador de bronze em vez de outros materiais?

R: Escolha um fixador de bronze quando a resistência à corrosão for crítica. É altamente adequado para ambientes expostos à umidade ou produtos químicos, garantindo durabilidade e desempenho duradouros.

P: Posso usar uma rosca métrica para aplicações pesadas?

R: Sim, as roscas métricas estão disponíveis em vários tamanhos e resistências, tornando-as adequadas para aplicações pesadas, como automotiva e construção, onde resistência e confiabilidade são fundamentais.

P: Os tópicos BA ainda são relevantes hoje?

R: Embora as roscas BA estejam se tornando menos comuns, elas ainda são usadas em aplicações específicas, como restauração de equipamentos antigos e pequenos instrumentos de precisão, especialmente no Reino Unido.

P: Qual tipo de rosca é melhor para restauração de carros antigos?

R: Para restauração de carros antigos, as roscas BSF são ideais devido ao seu passo fino, resistência e capacidade de suportar altas tensões, preservando a autenticidade de máquinas históricas. ```
